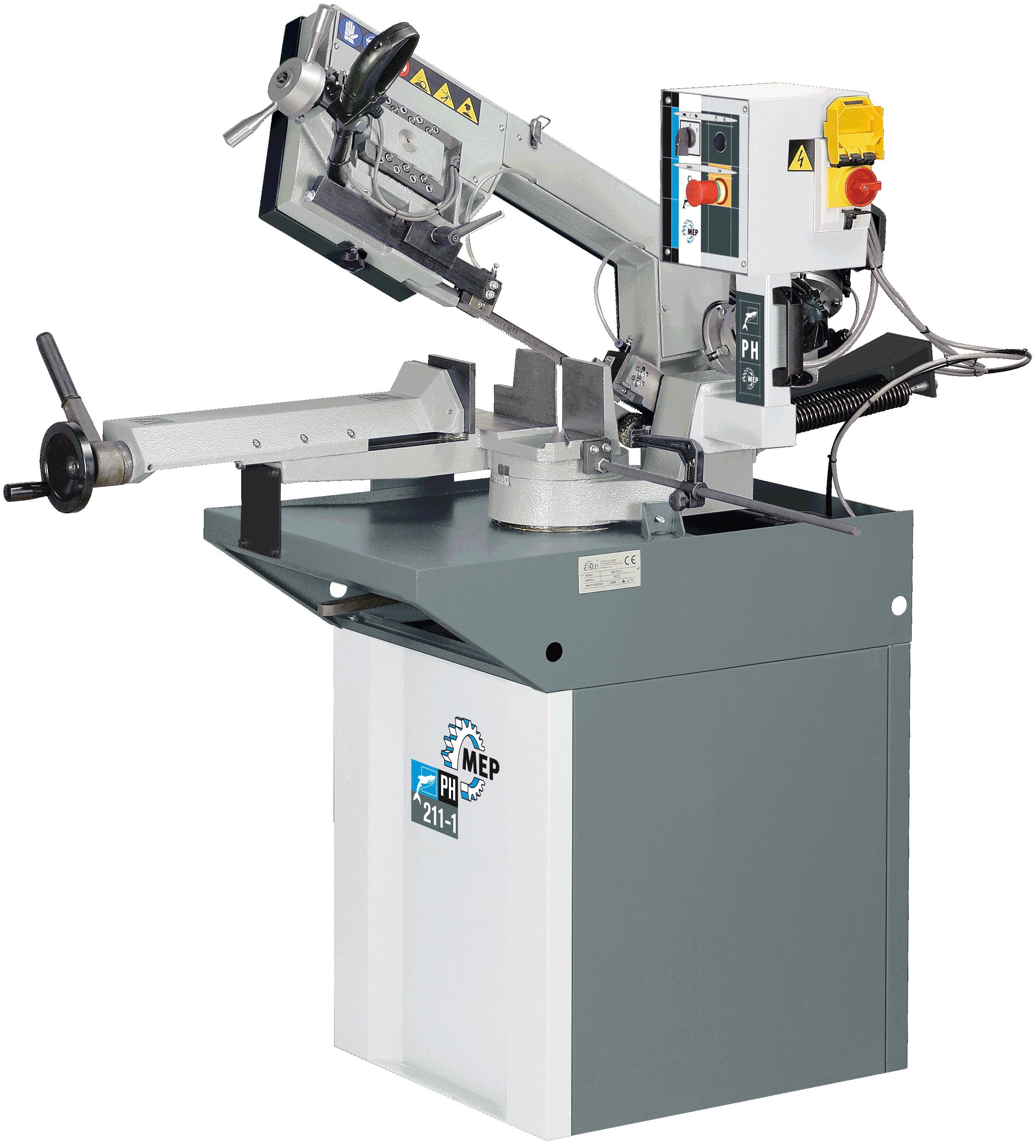

PH 211-1HB
Модель PH 211-1 HB ручного ленточнопильного станка консольного типа, используемая для резки под углом от 0º до 60º слева, также поставляется в исполнении с гидравлическим тормозом для осуществления отдельных операций резания без помощи оператора, при этом сохраняя возможность выполнения ручного цикла резания (доступно только трехфазное исполнение гидравлического тормоза). HB - ЦИКЛ РЕЗАНИЯ ПРИ ИСПОЛЬЗОВАНИИ ГИДРАВЛИЧЕСКОГО ТОРМОЗА
Описание
После позиционирования прутковой заготовки и зажима тисков начинается фаза обработки, в которой для регулировки скорости опускания масса пильной рамы контролируется гидравлической системой; после осуществления распила полотно пилы останавливается, рама вручную поднимается для перемещения прутка и его обработки до заданного оператором положения. В данном положении пильная рама блокируется гидравлическим клапаном с ручным управлением.
Технические характеристики
|
Обработка заготовок
Углы наклона и допустимый размер заготовки, мм
|
|||||
| 0° | 45°← | 45°→ | 60°← | 60°→ | |
|---|---|---|---|---|---|
| Вид заготовки | |||||
 |
180 | 115 | - | 70 | - |
 |
180 | 110 | - | 70 | - |
 |
200x150 | 125x110 | - | 70x70 | - |
Комплектация
- Прочная конструкция из литого чугуна для обеспечения натяжения полотна пилы при массе 700 кг.
- Электрошкаф с маркированными проводами, кнопкой аварийного останова, главным выключателем питания с возможностью блокировки, автоматом защиты от коротких замыканий, автоматом защиты от перегрузки двигателя, катушкой минимального напряжения и сетью низкого напряжения 24В.
- Рукоятка управления с классом защиты IP55.
- Возможность блокировки приводного шкива зажимным кольцом для обеспечения прочного крепления, позволяющего выполнять регулировку в осевом направлении.
- Направляющие блоки пилы с 6 твердосплавными подкладками вместо подшипников для обеспечения лучшей стабильности.
- Упоры в положениях 0º и 60º слева с рукояткой для блокировки в любом промежуточном положении.
- Шарнирное соединение пильной рамы с роликовыми подшипниками с предварительным натягом.
- Тиски с рукояткой для быстрой блокировки.
- Электрический насос для смазки и охлаждения ленточной пилы.
- Устройство для чистки полотна пилы со щёткой.
- Биметаллическое полотно пилы для обработки фасонных и литых заготовок.
- Руководство по эксплуатации и перечень запасных деталей.
