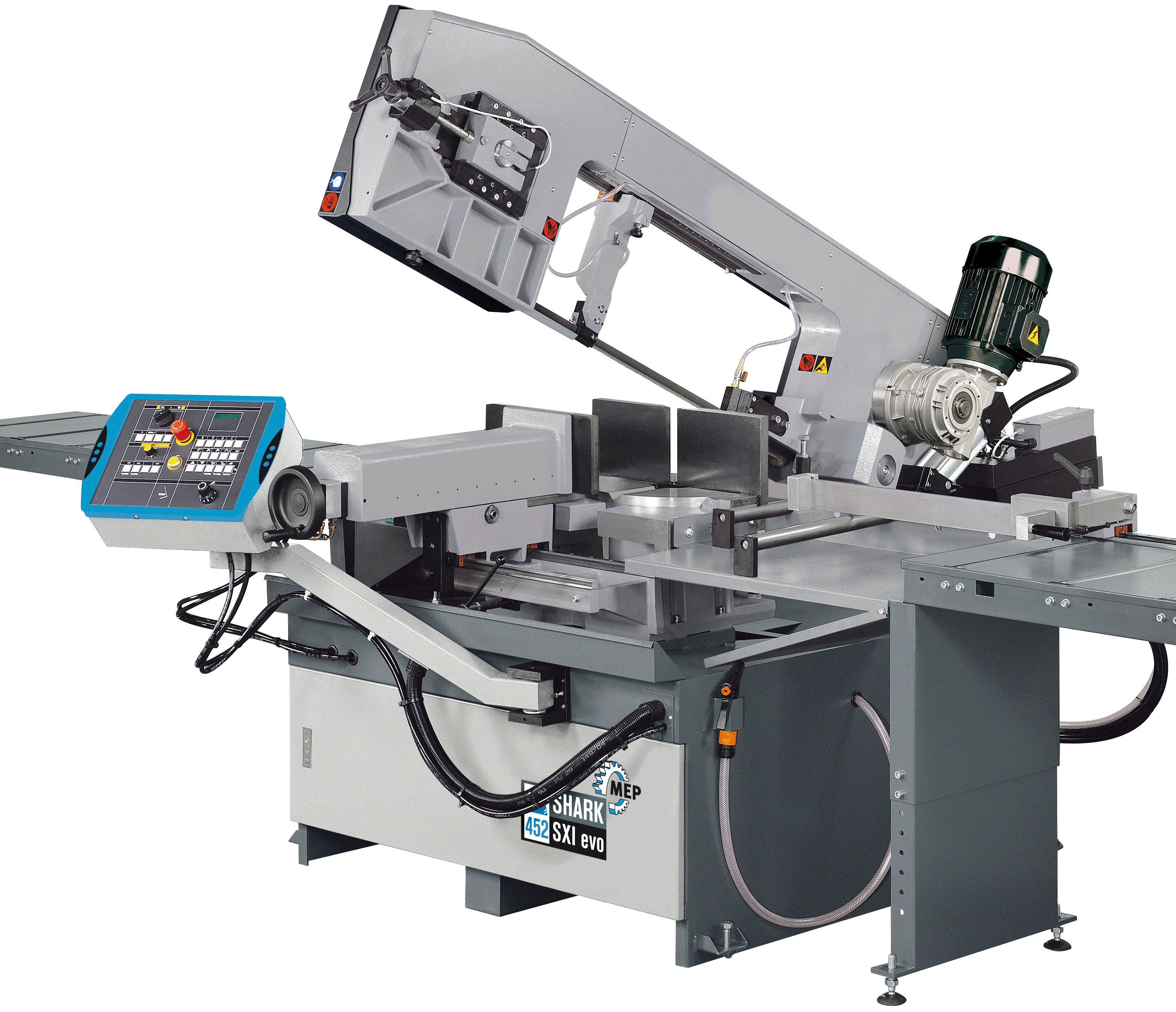

SHARK 452-1 SXI EVO
Описание
Полуавтоматический электрогидравлический ленточнопильный станок модели SHARK 452-1 SXI EVO консольного типа с полотном пилы размером 4500×34×1,1 мм для резки труб, профилей и балок размером до 450×320 мм под углом 0º.
- Универсальный станок для резки под углом 60º слева и 60º справа.
РЕЖИМ РАБОТЫ:
После позиционирования прутковой заготовки и пуска цикла выполняются следующие действия:
- зажим тисков
- пуск двигателя
- опускание пильной рамы для распила
- останов двигателя
- отвод пильной рамы
- разжим тисков
ЦИКЛ ПОДЪЕМА/ОПУСКАНИЯ: при работе в полуавтоматическом режиме функция ОПУСКАНИЯ позволяет выполнить останов двигателя пильной рамы и полотна сразу после завершения распила при зажатых тисках, при нажатии кнопки ПОДЪЕМ пильная рама поднимается в начальную точку, а тиски разжимаются.
Технические характеристики
|
Обработка заготовок
Углы наклона и допустимый размер заготовки, мм
|
|||||
| 0° | 45°← | 45°→ | 60°← | 60°→ | |
|---|---|---|---|---|---|
| Вид заготовки | |||||
 |
330 | 320 | 320 | 210 | 210 |
 |
450x320 | 300x300 | 300x300 | 200x200 | 200x200 |
 |
320 | 300 | 300 | 200 | 200 |
Комплектация
- Пульт со всеми органами управления, установленный на шарнирном кронштейне, поворачивается в любое требуемое положение, что обеспечивает постоянный доступ к органам управления и кнопке АВАРИЙНОГО ОСТАНОВА.
- Высокопроизводительный гидравлический узел нового поколения с низким энергопотреблением.
- Величина хода пильной рамы задается непосредственно с пульта управления в соответствии с размерами обрабатываемой заготовки.
- Клавиатура с низким напряжением питания, пластмассовым корпусом, термоформованными, выступающими кнопками, при нажатии которых раздается звуковой сигнал.
- Экран для отображения следующих сведений: + информационные сообщения + Предупредительные сообщения (описание причины неисправности). + Состояние ввода/вывода. + Подсчет распилов. + Время, затраченное на выполнение распила. + Мощность, потребляемая двигателем пилы. + Усилие натяжения пилы. + Скорость пилы. + Отображение координат положения пильной рамы.
- Электронный преобразователь для плавной регулировки скорости перемещения полотна от 15 до 100 м/мин.
- Поворотный стол с выгравированной шкалой, поворот которого осуществляется за счет роликового подшипника Ø 280 мм.
- Большая опорная поверхность для обеспечения максимальной надежности и устойчивости во время обработки.
- Пильная рама литая из чугунного сплава, обеспечивающую защиту от вибрации.
- Опорное приспособление с роликом для прутковых заготовок, расположенное с левой стороны рабочей зоны, перемещающееся по направляющим качения с рециркулирующими шариками, которые обеспечивают легкое перемещение приспособления для обработки с максимальным углом наклона рамы без демонтажа каких-либо компонентов.
- Гидравлические тиски с функцией быстрого подвода, перемещающиеся по направляющим качения с рециркулирующими шариками.
- Ручная регулировка усилия натяжения ленточной пилы при его измерении электронным датчиком.
- Вертикальная опора пильной рамы с ручной регулировкой, перемещающаяся по направляющим качения с рециркулирующими шариками.
- Щётка для очистки от стружки.
- Электрический насос для смазки и охлаждения ленточной пилы.
- Пистолет подачи СОЖ для очистки рабочих поверхностей.
- Бак для СОЖ, установленный в стальной станине, и контейнер для стружки.
- Конструкция станка позволяет использовать грузоподъемное оборудование.
- Биметаллическое полотно пилы для обработки литых и секционных заготовок.
- Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.
