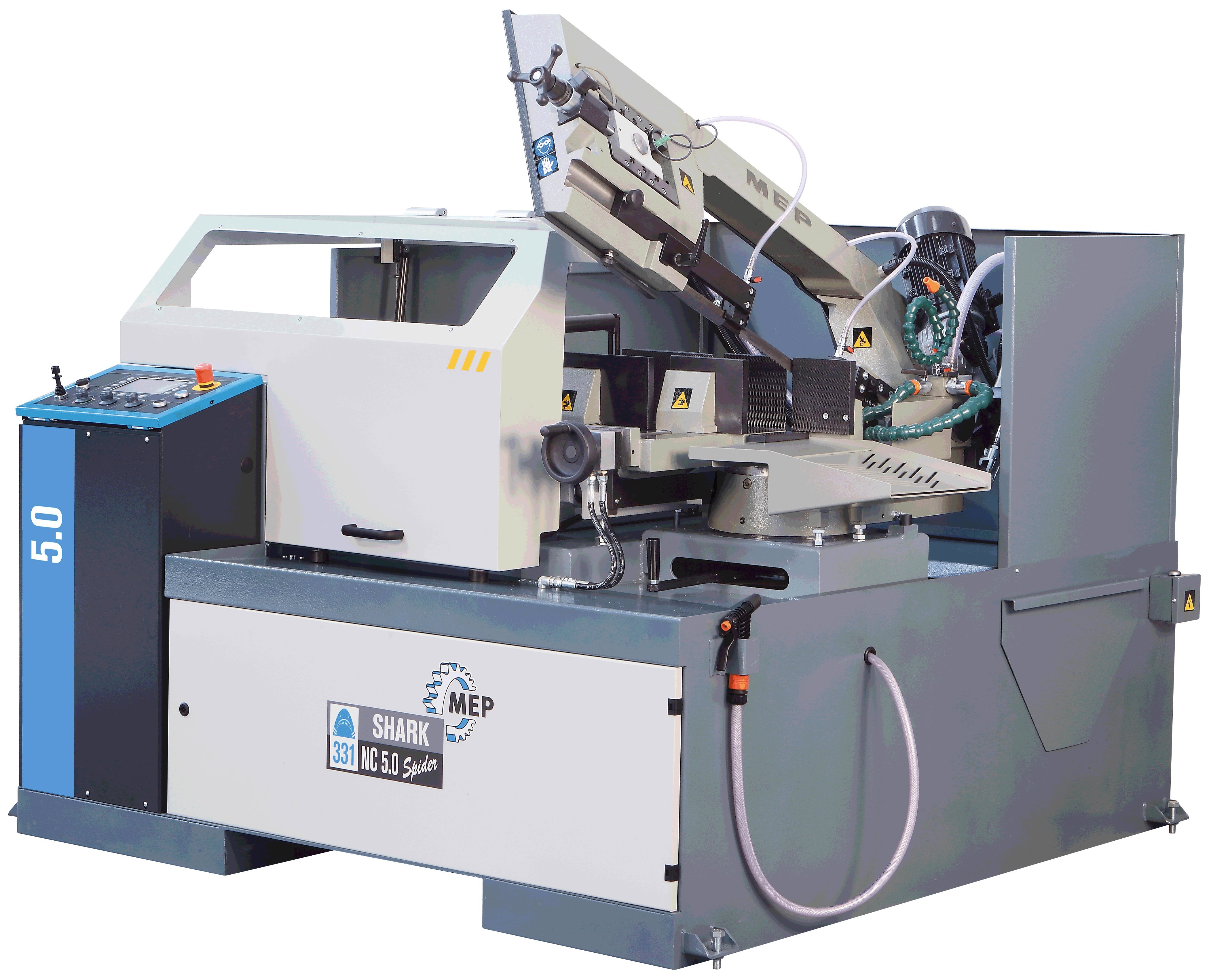

SHARK 331 NC 5.0 SPIDER
Описание
Автоматический электрогидравлический ленточнопильный станок модели SHARK 330 NC 5.0 SPIDER консольного типа, также работающий в полуавтоматическом режиме для резки под углом 0º до 60º слева.
Станок имеет компактные размеры.
Станок с ЧПУ оснащен контроллером нового поколения: MEP 50 с установленной ОС Windows CE. Данный ПЛК нового поколения разработан специально для автоматизации производства.
Технические характеристики
|
Обработка заготовок
Углы наклона и допустимый размер заготовки, мм
|
|||||
| 0° | 45°← | 45°→ | 60°← | 60°→ | |
|---|---|---|---|---|---|
| Вид заготовки | |||||
 |
280 | 260 | - | 180 | - |
 |
260 | 250 | - | 170 | - |
 |
330x260 | 270x200 | - | 170x170 | - |
 |
280 | 260 | - | 180 | - |
 |
260 | 250 | - | 170 | - |
 |
330x260 | 270x200 | - | 170x170 | - |
 |
Размер полотна, мм | 3320x27x0,9 |
 |
Мощность, кВт | 2,2 |
 |
Скорость (м/мин) | 15-100 |
 |
Размер тисков (max), мм | 340 |
 |
Масса, кг | 1240 |
 |
Мощность гидравлической станции, кВт/ объём, л | 0,75/33 |
 |
Мощность СОЖ, кВт/ объём, л | 0,18/100 |
Комплектация
- Сенсорный экран с диагональю 7 дюймов и кнопки функций для управления ленточнопильным станком. Экран прост и интуитивно понятен, а элементы управления обеспечивают надежную работу и управление параметрами резания в режиме реального времени.
- Пильная рама литая из чугунного сплава, обеспечивающую защиту от вибрации.
- Пульт со всеми органами управления установлен на неподвижном основании, что обеспечивает безопасность при использовании оператором функций программирования и эксплуатации.
- Отображение и запись предупредительных сообщений и сообщений об ошибке с возможностью открытия истории сообщений.
- Электронный преобразователь для плавной регулировки скорости перемещения полотна от 15 до 100 м/мин.
- Высокопроизводительный гидравлический узел последнего поколения с низким энергопотреблением.
- Устройство подачи прутка с ШВП с рециркулирующими шариками и шаговым двигателем (величина хода в одном направлении составляет 600 мм и может быть повторена для обработки любой длины).
- Защитная крышка подающих тисков с концевым выключателем, который предназначен для отключения станка в случае открытия крышки.
- Позиционирование пильной рамы и подающих тисков с помощью джойстика.
- Автоматическое определение начальной точки резания.
- Электронный датчик для отображения усилия натяжения ленточной пилы.
- Автоматическая адаптивная система управления срезывающим усилием с сервоклапаном, установленным непосредственно на цилиндре.
- Непрерывное управление вращением полотна. В случае блокировки полотна в заготовке станок отключается.
- Регулируемые ролики для резки нескольких заготовок в один ряд.
- Регулируемый направляющий механизм для выгрузки отрезанных деталей.
- Съемный бак для СОЖ с двумя электрическими насосами для смазки и охлаждения ленточной пилы.
- Выдвижной контейнер для стружки может быть заменен моторизированным шнеком для удаления стружки (см. дополнительные принадлежности).
- Стандартная комплектация с обычной системой смазки маслом, по дополнительному заказу возможна установка системы смазки масляным туманом.
- Дополнительная ножная педаль с функцией аварийного останова.
- Щётка для очистки полотна пилы от стружки.
- Лампа аварийной сигнализации со звуковым оповещением, которая срабатывает при останове станка.
- Конструкция станка позволяет использовать грузоподъемное оборудование.
- Биметаллическое полотно пилы для обработки литых и секционных заготовок.
- Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.
