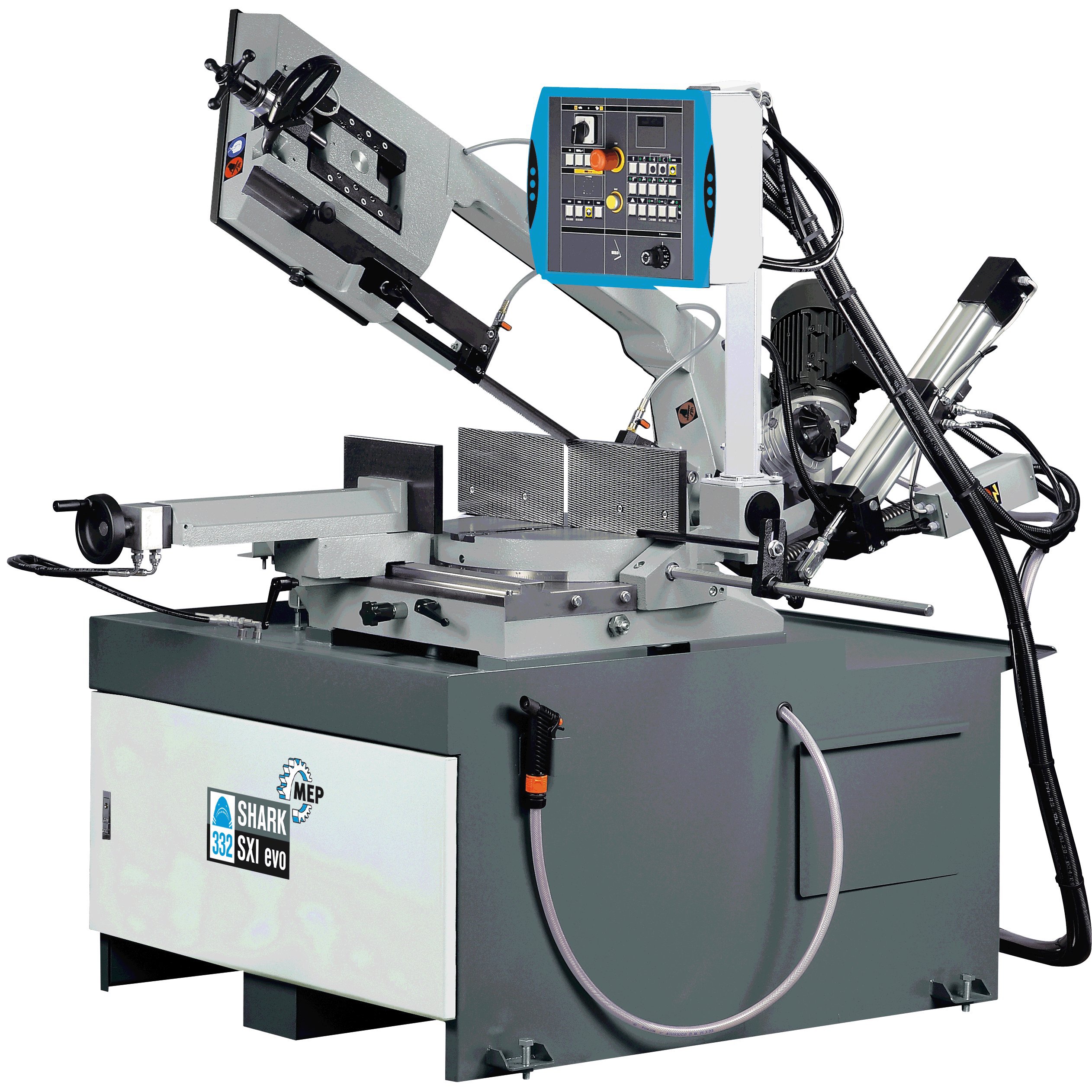

SHARK 332 SXI EVO
Описание
Полуавтоматический электрогидравлический ленточнопильный станок модели SHARK 332 SXI EVO консольного типа для резки под углом от 45º справа до 60º слева, также работающий в ручном и полуавтоматическом динамическом режиме.
- Полуавтоматический ленточнопильный станок компании MEP RUSSIA с контроллером нового поколения, микропроцессором и одной управляемой осью.
- Полуавтоматический режим: пуск цикла:
- тиски зажимаются, запускается двигатель
- пильная рама опускается для распила
- двигатель останавливается
- рама возвращается в верхнее положение и тиски разжимаются
- Полуавтоматический динамический режим: ручное опускание пильной рамы в положение непосредственно над заготовкой, пуск полуавтоматического цикла нажатием переключателя на рукоятке.
ЦИКЛ ПОДЪЕМА/ОПУСКАНИЯ: при работе в полуавтоматическом режиме функция ОПУСКАНИЯ позволяет выполнить останов двигателя пильной рамы и полотна сразу после завершения распила при зажатых тисках, при нажатии кнопки ПОДЪЕМ пильная рама поднимается в начальную точку, а тиски разжимаются.
Технические характеристики
|
Обработка заготовок
Углы наклона и допустимый размер заготовки, мм
|
|||||
| 0° | 45°← | 45°→ | 60°← | 60°→ | |
|---|---|---|---|---|---|
| Вид заготовки | |||||
 |
300 | 260 | 200 | 180 | - |
 |
260 | 250 | 180 | 170 | - |
 |
330x260 | 270x200 | 200x160 | 170x170 | - |
 |
300 | 260 | 200 | 180 | - |
 |
260 | 250 | 180 | 170 | - |
 |
330x260 | 270x200 | 200x160 | 170x170 | - |
Комплектация
- ульт со всеми органами управления, установленный на шарнирном кронштейне.
- Клавиатура с низким напряжением питания, пластмассовым корпусом, термоформованными, выступающими кнопками, при нажатии которых раздается звуковой сигнал.
- Экран для отображения следующих сведений: + информационные сообщения + Предупредительные сообщения (описание причины неисправности). + Состояние ввода/вывода. + Подсчет распилов. + Время, затраченное на выполнение распила. + Мощность, потребляемая двигателем пилы. + Усилие натяжения пилы. + Скорость пилы. + Отображение координат положения пильной рамы.
- Рукоятка управления в ручном режиме при напряжении 24 В с классом защиты IP55.
- Программа с несколькими определенными режимами резания.
- Высокопроизводительный гидравлический узел нового поколения с низким энергопотреблением.
- Поворотный стол (установлен на роликовом подшипнике Ø 420 мм и упорном подшипнике с предварительным натягом), стальные пластины губок тисков могут быть заменены по мере износа.
- Две скорости перемещения полотна пилы 40/80 м/мин, станок поставляется с платой, позволяющей установить электронный преобразователь для плавной регулировки скорости перемещения полотна (от 15 до 100 м/мин).
- Пределы хода пильной рамы задаются посредством пульта управления в зависимости от размеров обрабатываемого прутка.
- Пильная рама литая из чугунного сплава, обеспечивающую защиту от вибрации.
- Подвижная губка тисков перемещается в боковом направлении, при перемещении как в автоматическом, так и в ручном режиме используется система быстрого позиционирования.
- Ручная регулировка усилия натяжения ленточной пилы при его измерении электронным датчиком и отображении на экране.
- Стальная станина, обеспечивающая рециркуляцию СОЖ даже при обработке с максимальным углом наклона.
- Бак для СОЖ с электрическим насосом для смазки и охлаждения ленточной пилы, установленный в станине. Контейнер для стружки может быть заменен моторизированным устройством для удаления стружки (см.дополнительные принадлежности).
- Стандартная комплектация с обычной системой смазки маслом, по дополнительному заказу возможна установка системы смазки масляным туманом.
- Щётка для очистки полотна пилы от стружки.
- Конструкция станка позволяет использовать грузоподъемное оборудование.
- Регулируемый упор с миллиметровой шкалой для выполнения распилов одинаковой длины.
- Опорный кронштейн с предварительно установленным роликом для монтажа разгрузочного стола.
- Биметаллическое полотно пилы для обработки литых и секционных заготовок.
- Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.
