SHARK 282 NC 5.0
Описание

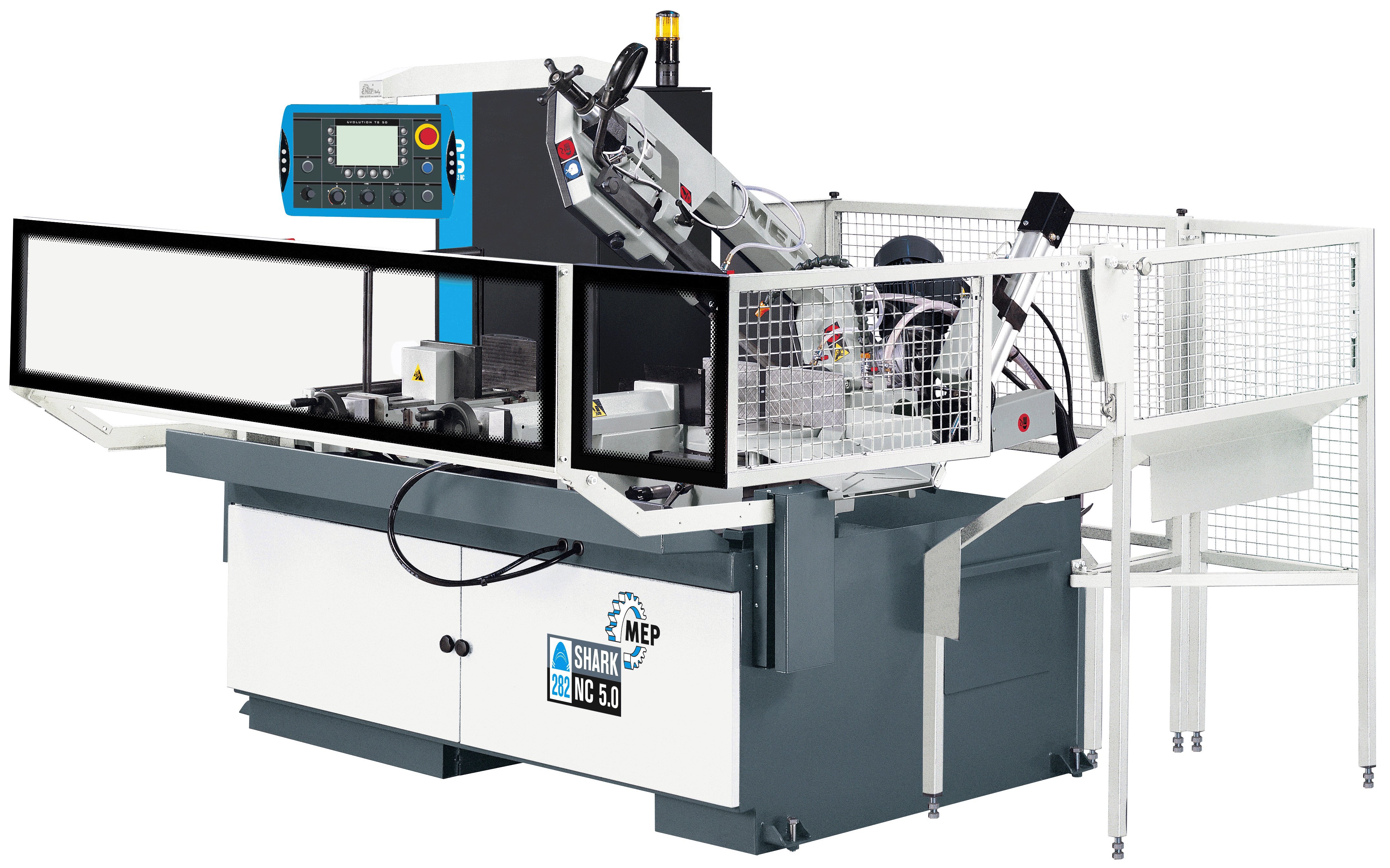

Автоматический электрогидравлический ленточнопильный станок модели SHARK 282 NC 5.0 консольного типа, также работающий в полуавтоматическом, полуавтоматическом/динамическом и ручном режиме.
- Автоматический режим (для резки под углом от 0º до 60º слева)
- Полуавтоматический, полуавтоматический/динамический и ручной режим (для резки под углом от 45º справа до 60º слева)
- Станок с ЧПУ оснащен контроллером нового поколения: MEP 50 с установленной ОС Windows CE. Данный ПЛК нового поколения разработан специально для автоматизации производства.
Технические характеристики
|
Обработка заготовок
Углы наклона и допустимый размер заготовки, мм
|
|||||
| 0° | 45°← | 45°→ | 60°← | 60°→ | |
|---|---|---|---|---|---|
| Вид заготовки | |||||
 |
250 | 230 | 200 | 120 | - |
 |
220 | 200 | 170 | 80 | - |
 |
280x220 | 220x200 | 200x140 | 140x80 | - |
 |
250 | 230 | 200 | 120 | - |
 |
220 | 200 | 170 | 80 | - |
 |
280x220 | 220x200 | 200x140 | 140x80 | - |
Комплектация
- Пульт со всеми органами управления, установленный на шарнирном кронштейне, поворачивается в любое требуемое положение, что обеспечивает постоянный доступ к органам управления и кнопке АВАРИЙНОГО ОСТАНОВА.
- Сенсорный экран с диагональю 7 дюймов и кнопки функций для управления ленточнопильным станком. Экран прост и интуитивно понятен, а элементы управления обеспечивают надежную работу и управление параметрами резания в режиме реального времени.
- Отображение и запись предупредительных сообщений и сообщений об ошибке с возможностью открытия истории сообщений.
- Электронный преобразователь для плавной регулировки скорости перемещения полотна от 15 до 100 м/мин.
- Высокопроизводительный гидравлический узел последнего поколения с низким энергопотреблением.
- Устройство подачи прутка с ШВП с рециркулирующими шариками и шаговым двигателем (величина хода в одном направлении составляет 600 мм и может быть повторена для обработки любой длины).
- Позиционирование пильной рамы и подающих тисков с помощью джойстика.
- Автоматическое определение начальной точки резания.
- Электронный датчик для отображения усилия натяжения ленточной пилы.
- Пильная рама литая из чугунного сплава, обеспечивающую защиту от вибрации.
- Автоматическая адаптивная система управления срезывающим усилием с сервоклапаном, установленным непосредственно на цилиндре.
- Бак для СОЖ, установленный в станине, с двумя электрическими насосами для смазки и охлаждения ленточной пилы.
- Выдвижной контейнер для стружки может быть заменен моторизированным устройством для удаления стружки (см. дополнительные принадлежности).
- Стандартная комплектация с обычной системой смазки маслом, по дополнительному заказу возможна установка системы смазки масляным туманом.
- Щётка для очистки полотна пилы от стружки.
- Конструкция станка позволяет использовать грузоподъемное оборудование.
- Биметаллическое полотно пилы для обработки литых и секционных заготовок.
- Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.
