Описание

Высокопроизводительный токарный центр для обработки на тяжелых режимах резания. По желанию заказчика может быть выполнен с двигателем главного движения повышенной мощности и с двухступенчатой коробкой скоростей типа BF/ZF.

Технические характеристики

	PUMA 400A	PUMA 400B	PUMA 400C
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	1079	1043	1024
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	32 x 32	32 x 32	32 x 32
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	10	10
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	362	362	362
Длина перемещений по оси Z (мм)	1105	1105	1105
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	20	20	20

	PUMA 400MA	PUMA 400MB	PUMA 400MC
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	1014	978	959
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	25 x 25	25 x 25	25 x 25
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	12	12
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	357	357	357
Длина перемещений по оси Z (мм)	1105	1105	1105
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	20	20	20

	PUMA 400LA	PUMA 400LB	PUMA 400LC
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	2129	2093	2074
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	60	32 x 32	32 x 32
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	10	10
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	362	362	362
Длина перемещений по оси Z (мм)	2155	2155	2155
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	18	18	18

	PUMA 400LMA	PUMA 400LMB	PUMA 400LMC
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	2064	2028	2009
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	25 x 25	25 x 25	25 x 25
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	12	12
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	357	357	357
Длина перемещений по оси Z (мм)	2155	2155	2155
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	18	18	18

	PUMA 400XLA	PUMA 400XLB	PUMA 400XLC
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	3150	3114	3095
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	32 x 32	32 x 32	32 x 32
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	10	10
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	362	362	362
Длина перемещений по оси Z (мм)	3150	3150	3150
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	10	10	10

	PUMA 400XLMA	PUMA 400XLMB	PUMA 400XLMC
Возможности обработки
Рекомендуемый диаметр обработки (мм)	305	380	380
Максимальная длина обработки (мм)	3150	3114	3095
Максимальный диаметр обработки (мм)	550	550	550
Револьверная головка
Размеры инструмента для точения наружного диаметра (мм)	25 x 25	25 x 25	25 x 25
Диаметр расточной оправки (борштанги) (мм)	60	60	60
Число инструментальных позиций (шт)	12	12	12
Главный шпиндель
Скорость шпинделя (об/мин)	3000	2000	1500
Каретка
Длина перемещений по оси X (мм)	357	357	357
Длина перемещений по оси Z (мм)	3150	3150	3150
Ускоренные перемещения по оси X (м/мин)	16	16	16
Ускоренные перемещения по оси Z (м/мин)	10	10	10

Комплектация

Стандартная комплектация:

Педаль управления патроном
Блокировка передней двери защитного ограждения
Система подачи СОЖ с поддоном для стружки
Полная защита от разбрызгивания СОЖ и разлёта стружки
Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
Выравнивающие винты и плиты
Руководство по работе и обслуживанию станка
Предупреждающие таблички по технике безопасности
Освещение рабочей зоны
Стандартный комплект держателей инструмента
Устройство централизованной смазки

Дополнительные принадлежности и опции:

Комплекты кулачков (каленые или "сырые")
Дополнительно держатели инструментов и приводные блоки
Системы подачи СОЖ под высоким давлением
Системы автоматической выгрузки / загрузки деталей
Системы активного контроля и размерной привязки инструмента
Системы сдува / смыва / удаления / транспортировки стружки
Встроенный графический редактор
Мониторинг нагрузки на инструмент
Опции системы ЧПУ
Гидравлические самоцентрирующиеся люнеты
Мотор привода шпинделя повышенной мощности
Двухступенчатая коробка скоростей типа BF/ZF
Программные опции

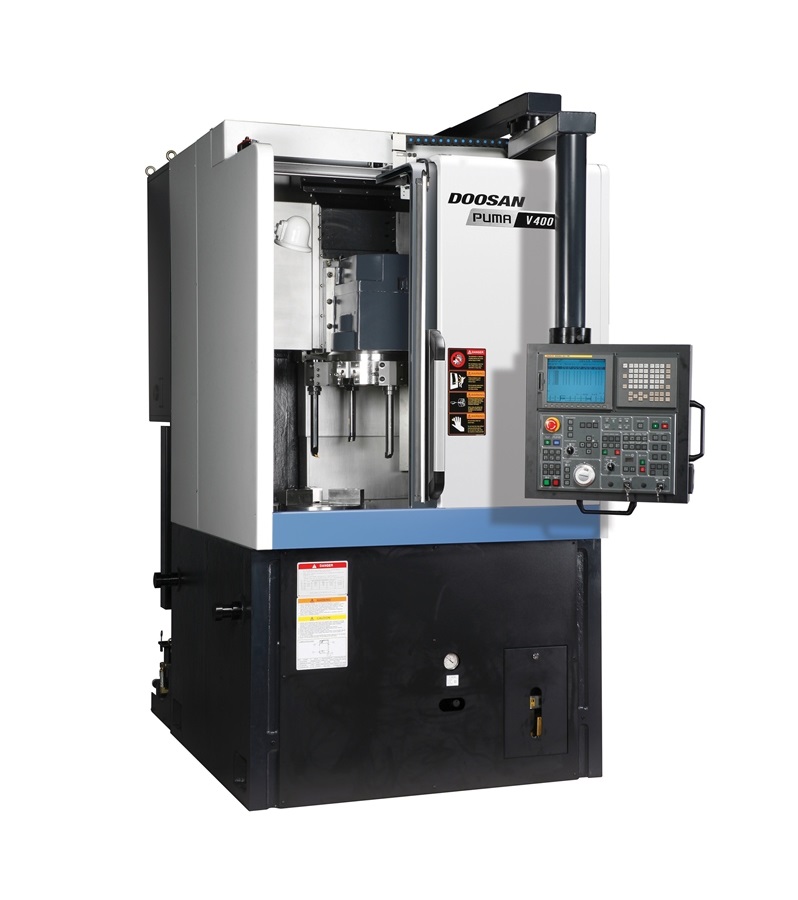

Серия Puma V400
