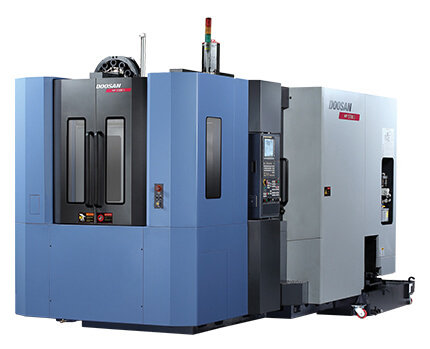

Серия HP
Описание
Прекрасное сочетание в горизонтальном обрабатывающем центре всех функций с самыми современными технологиями. Высокоскоростной мотор-шпиндель с 14000 об/мин и скорость быстрых перемещений до 60 м/мин. - это новый стандарт (конус шпинделя ВТ40).
Технические характеристики
| HP4000 | HP5100 | HP5500 | |||
| Перемещение по осям | |||||
| Длина перемещений по оси Z (мм) | 600 | 750 | 750 | ||
| Длина перемещений по оси Х (мм) | 600 | 850 | 800 | ||
| Длина перемещений по оси У (мм) | 560 | 700 | 700 | ||
| Ускоренные перемещения X/Y/Z (м/мин) | 60/60/60 | 60/60/60 | 48/48/48 | ||
| Рабочий стол | |||||
| Максимальная нагрузка (кг) | 400 | 500 | 800 | ||
| Рабочая поверхность (мм) | 400 x 400 | 500 x 500 | 500 x 500 | ||
| Автомат смены инструмента (АСИ) | |||||
| Тип хвостовика инструмента () | BT40 | BT40 | BT50 | ||
| Время смены инструмента (инструмент-инструмент) (с) | 1.0 | 1.0 | 2.0 | ||
| Число инструментов (шт) | 40 | 40 | 40 | ||
| Шпиндель | |||||
| Максимальная скорость шпинделя (об/мин) | 14000 | 14000 | 10000 | ||
| HP6300 | NHP6300 | ||||
| Перемещение по осям | |||||
| Длина перемещений по оси Z (мм) | 850 | 1000 | |||
| Длина перемещений по оси Х (мм) | 1000 | 1050 | |||
| Длина перемещений по оси У (мм) | 850 | 900 | |||
| Ускоренные перемещения X/Y/Z (м/мин) | 48/48/48 | 60/60/60 | |||
| Рабочий стол | |||||
| Максимальная нагрузка (кг) | 1200 | 1500 | |||
| Рабочая поверхность (мм) | 630 x 630 | 630 x 630 | |||
| Автомат смены инструмента (АСИ) | |||||
| Тип хвостовика инструмента () | BT50 | BT50 | |||
| Время смены инструмента (инструмент-инструмент) (с) | 2.0 | 2.0 | |||
| Число инструментов (шт) | 40 | 60 | |||
| Шпиндель | |||||
| Максимальная скорость шпинделя (об/мин) | 10000 | 15000 | |||
Комплектация
Стандартная комплектация:
- Кабинетное ограждение в рабочей зоне
- Система охлаждения шпиндельного узла
- Система гидравлики и система кондиционирования
- Двухконтактная система оснастки BIG-plus
- АСИ 40 позиций
- АСП на 2 палеты
- Минимальный угол индексации палеты
- Система автоматической смазки
- Телескопические защиты направляющих
- Шнековый транспортер для отвода стружки из зоны обработки
- Сигнальная лампа-маяк (красная, зеленая, желтая)
- Система сбора отработанного смазочного масла
Дополнительная комплектация:
- Увеличение ёмкости инструментального магазина до 60-120-170-262 позиций
- Увеличение скорости шпинделя до 20 000 тыс.об
- Управляемая от ЧПУ ось поворота палеты
- Мультипалетные системы конвейрного, карусельного или маятникого типа
- Оптические линейки
- Система подачи СОЖ через шпиндель под высоким давлением
- Система обмера заготовок
- Система размерной привязки инструмента
- Система смыва, сбора, удаления, транспортировки стружки
- Маслоотделитель из СОЖ
- Удалитель масляного тумана
- Функция энергосбережения
- Программа-менеджер загрузки инструмента
- Встроенный графический редактор EZ Guide
- Программное обеспечение для высокоскоростной обработки
- Программные опции
- Высокоскоростной сервер данных и Ethernet
