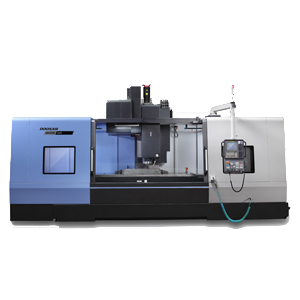

Серия Mynx
Описание
Технические характеристики
| MYNX 5400 | MYNX 5400/50 | MYNX 6500 | ||||
| Перемещение по осям | ||||||
| Длина перемещений по оси У (мм) | 540 | 540 | 670 | |||
| Длина перемещений по оси Х (мм) | 1020 | 1020 | 1270 | |||
| Длина перемещений по оси Z (мм) | 530 | 530 | 625 | |||
| Ускоренные перемещения X/Y/Z (м/мин) | 30/30/24 | 30/30/24 | 30/30/24 | |||
| Рабочий стол | ||||||
| Максимальная нагрузка (кг) | 800 | 800 | 1000 | |||
| Рабочая поверхность (мм) | 1200 x 540 | 1200 x 540 | 1400 x 670 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Тип хвостовика инструмента () | BT40 | BT50 | BT40 | |||
| Время смены инструмента (инструмент-инструмент) (с) | 1.3 | 2.5 | 1.3 | |||
| Число инструментов (шт) | 30 | 24 | 30 | |||
| Шпиндель | ||||||
| Максимальная скорость шпинделя (об/мин) | 8000 | 6000 | 8000 | |||
| MYNX 6500/50 | MYNX 7500 | MYNX 7500/50 | ||||
| Перемещение по осям | ||||||
| Длина перемещений по оси У (мм) | 670 | 762 | 762 | |||
| Длина перемещений по оси Х (мм) | 1270 | 1525 | 1525 | |||
| Длина перемещений по оси Z (мм) | 625 | 625 | 625 | |||
| Ускоренные перемещения X/Y/Z (м/мин) | 30/30/24 | 30/30/24 | 30/30/24 | |||
| Рабочий стол | ||||||
| Максимальная нагрузка (кг) | 1000 | 1500 | 1500 | |||
| Рабочая поверхность (мм) | 1400 x 670 | 1600 x 750 | 1600 x 750 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Тип хвостовика инструмента () | BT50 | BT40 | BT50 | |||
| Время смены инструмента (инструмент-инструмент) (с) | 2.5 | 1.3 | 2.5 | |||
| Число инструментов (шт) | 24 | 30 | 24 | |||
| Шпиндель | ||||||
| Максимальная скорость шпинделя (об/мин) | 6000 | 8000 | 6000 | |||
Комплектация
Стандартное оснащение:
- Двухконтактная система зажима инструментов
- Защитное ограждение кабинетного типа
- Система подачи СОЖ и поддон для стружки
- Система смыва стружки из зоны обработки
- Установочные элементы
- Освещение рабочей зоны
- Защитная блокировка дверей
- Ручной импульсный генератор
- Датчики абсолютного положения по осям X,Y,Z
- Лампа вызова оператора
- Комплект ЗИП
- Комплект инструмента для сборки и обслуживания
- Устройство автоматической смазки
- Силовой согласующий трансформатор
Дополнительное оснащение:
- УЧПУ FANUC 32I-A
- Высокоскоростной шпиндель
- Увеличение мощности шпинделя
- Устройство автоматической смены инструмента на 40 позиций
- Система подачи СОЖ под высоким давлением
- Устройство смыва, сдува, удаления, транспортировки стружки
- Система размерной привязки инструмента
- Система обмера заготовки, детали
- Система удаления масляного тумана
- Подготвка для работы станка с 4-ой осью ( а так же, 4+1 оси)
- Управляемые от ЧПУ поворотные столы и аксессуары к ним
- Подготовка станка для работы с гидравлическими/пневматическими зажимными приспособлениями
- Увеличение объема памяти, сервер данных
- Программа управления нагрузки на инструмент
- Пакет опций для высокосокростной прецизионной обработки
- Программные опции
