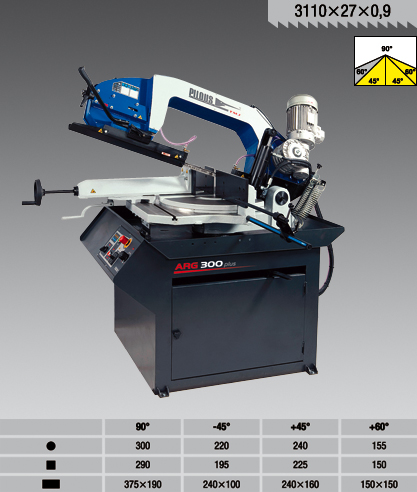

ARG 300 plus
Описание
Универсальный жесткий ленточнопильный станок, предназначен, в основном, для использования в условиях непрерывного серийного производства, так же хорошо подходит для металлообрабатывающих мастерских и ремонтных цехов производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема и опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰. Габаритная тумба и массивный поворотный стол с увеличенной загрузочной поверхностью обеспечивают максимальную стабильность процесса резания, даже при пилении труднообрабатываемых материалов.
Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров;
• Поворотный стол исключает возможность пропила его рабочей поверхности;
• Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
• Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
• Бесшумный и необслуживаемый червячный мотор-редуктор;
• Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 40 и 80 м/мин;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;
• Упор для выставления заготовок со шкалой, длинной 500 мм в базовой комплектации. Предусмотренное конструкцией «свисание» отрезаемой части заготовки предотвращает заклинивание пилы в материале.
Комплектация
Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUS или PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.
На ARG images/300 устанавливается полотно с размерами 3110 х 27 х 0.9 мм.
Данное полотно представлено широкой номенклатурой моделей пил, для конкретных производственных задач. Типовые шаги зубьев представлены ниже (количество зубьев на дюйм).
|
Биметаллическое полотно М42 |
|||||||||
|
Переменный шаг зуба |
10/14 |
8/12 |
8/11 |
6/10 |
5/8 |
5/7 |
4/6 |
3/4 |
2/3 |
|
Постоянный шаг зуба |
14 |
6 |
4 |
3 |
2 |
||||
|
Биметаллическое полотно М51 |
|||||||||
|
Переменный шаг зуба |
5/8 |
4/6 |
3/4 |
2/3 |
|||||
|
Постоянный шаг зуба |
|||||||||
|
Полотно с твердосплавными вставками |
|||||||||
|
Переменный шаг зуба |
2/3 |
||||||||
|
Постоянный шаг зуба |
4 |
3 |
|||||||
Первоначально, при выборе шага зубьев стоит руководствоваться правилом, что в контакте с материалом, в процессе пиления, должно быть от 4 до 30 зубьев.
