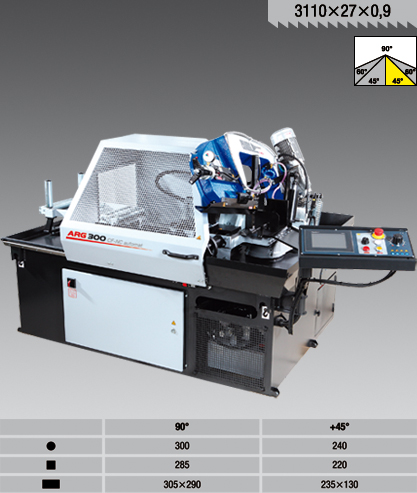

ARG 300 CF-NC automat
Описание
Полностью автоматический ленточнопильный станок предназначен для пиления больших серий заготовок в условиях поточного беспрерывного производства, включая обработку труднообрабатываемых материалов и заготовок с большим сплошным сечением. Станок оборудован новой системой управления и сервоприводом для подачи заготовок. Сервопривод с прецизионной ШВП обеспечивает максимальную точность и скорость подачи, даже при отрезке заготовок большой длины. Предусмотрена возможность выбора скорости подачи заготовок: 27, 42 или 50 мм/сек. Максимальная длина единичного хода равна 500 мм. Поворотный пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как в автоматическом и полу-автоматическом, так и в ручном режимах. Зажим тисков, подача и подъем пильной рамы в заданную позицию, в соответствии с размерами деталей, производится гидравлической системой. «Плавающие» подающие тиски компенсируют изогнутость заготовок по длине и обеспечивают неизменную точность позиционирования. Регулирование давления зажима подающих и основных тисков включено в базовую комплектацию. Высокие показатели производительности достигаются также вследствие использования частотного регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Максимальная точность подачи и резки обеспечивается очень жесткой конструкцией станка, наличием массивных основных узлов, отлитых из серого чугуна и жесткой рамы подающего механизма. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок. Станок, в базовой комплектации оснащается съемным контейнером для стружки или, опционально, конвейером для сбора стружки.
Плавная регулировка угла поворота от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах;
• Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
• Современная конструкция рамы позволяет резать крупные заготовки как перпендикулярно, так и под углом;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
• Бесшумный привод с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
• Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).
Комплектация
Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUS или PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.
На ARG 300 CF-NC automat устанавливается полотно с размерами 3110 х 27 х 0.9 мм.
Данное поfont-family: 'Arial'; font-size: small;лотно представлено широкой номенклатурой моделей пил, для конкретных производственных задач. Типовые шаги зубьев представлены ниже (количество зубьев на дюйм).
|
Биметаллическое полотно М42 |
|||||||||
|
Переменный шаг зуба |
10/14 |
8/12 |
8/11 |
6/10 |
5/8 |
5/7 |
4/6 |
3/4 |
2/3 |
|
Постоянный шаг зуба |
14 |
6 |
4 |
3 |
2 |
||||
|
Биметаллическое полотно М51 |
|||||||||
|
Переменный шаг зуба |
5/8 |
4/6 |
3/4 |
2/3 |
|||||
|
Постоянный шаг зуба |
|||||||||
|
Полотно с твердосплавными вставками |
|||||||||
|
Переменный шаг зуба |
2/3 |
||||||||
|
Постоянный шаг зуба |
4 |
3 |
|||||||
Первоначально, при выборе шага зубьев стоит руководствоваться правилом, что в контакте с материалом, в процессе пиления, должно быть от 4 до 30 зубьев.
