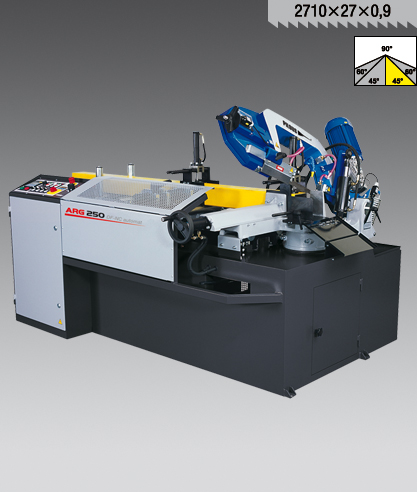

ARG 250 DF-NC automat
Описание
Автоматический ленточнопильный станок предназначен, в основном, для пиления больших серий заготовок в условиях поточного беспрерывного производства. Максимальная точность обработки достигается за счет использования в конструкции станка жестких узлов, изготовленных из серого чугуна, и массивной литой пильной рамы. Требуемая длина детали легко выставляется с помощью механической ручки и контролируется на цифровом индикаторе. Максимальная длина отрезаемой детали, при одиночном ходе подающих тисков, равна 500 мм. Количество деталей задается с пульта управления станком. При необходимости резки деталей длинной свыше 500 мм, с пульта задается число ходов подающих тисков. На дисплее пульта управления отображаются параметры цикла пиления и сообщения об ошибках в случае их возникновения. При переключении в ручной режим управления, можно управлять всеми функциями станка по отдельности. Подача заготовки в зону реза, зажим заготовки и рабочая и холостая подача осуществляется и контролируется гидросистемой в зависимости от размеров заготовки и установленных оператором параметров. Предусмотрена регулировка усилия зажима тисков.
На станке используется ленточное полотно размерами 27х0.9, представленное на рынке широкой номенклатурой, что позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Высокие показатели производительности достигаются также вследствие использования частотного регулирования привода вращения пилы, и позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Крупногабаритная тумба и жесткая рама делают работу станка абсолютно стабильной и точной даже при обработке очень крупных и труднообрабатываемых заготовок.
В базовой комплектации станок оснащен конвейером для сбора стружки.
Плавная регулировка угла поворота от 0⁰ до 45⁰, с возможностью работы, как в ручном, так и в автоматических режимах;
• Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
• Современная конструкция рамы позволяет резать крупные заготовки как перпендикулярно, так и под углом;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
• Бесшумный привод с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
• Станок прост в использовании благодаря эргономическому размещению на тумбе элементов управления (электрических и гидравлических).
Комплектация
Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUS или PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.
На ARG 250 DF-NC automat устанавливается полотно с размерами 2710 х 27 х 0.9 мм.
Данное полотно представлено широкой номенклатурой моделей пил, для конкретных производственных задач. Типовые шаги зубьев представлены ниже (количество зубьев на дюйм).
|
Биметаллическое полотно М42 |
|||||||||
|
Переменный шаг зуба |
10/14 |
8/12 |
8/11 |
6/10 |
5/8 |
5/7 |
4/6 |
3/4 |
2/3 |
|
Постоянный шаг зуба |
14 |
6 |
4 |
3 |
2 |
||||
|
Биметаллическое полотно М51 |
|||||||||
|
Переменный шаг зуба |
5/8 |
4/6 |
3/4 |
2/3 |
|||||
|
Постоянный шаг зуба |
|||||||||
|
Полотно с твердосплавными вставками |
|||||||||
|
Переменный шаг зуба |
2/3 |
||||||||
|
Постоянный шаг зуба |
4 |
3 |
|||||||
Первоначально, при выборе шага зубьев стоит руководствоваться правилом, что в контакте с материалом, в процессе пиления, должно быть от 4 до 30 зубьев.
