Описание

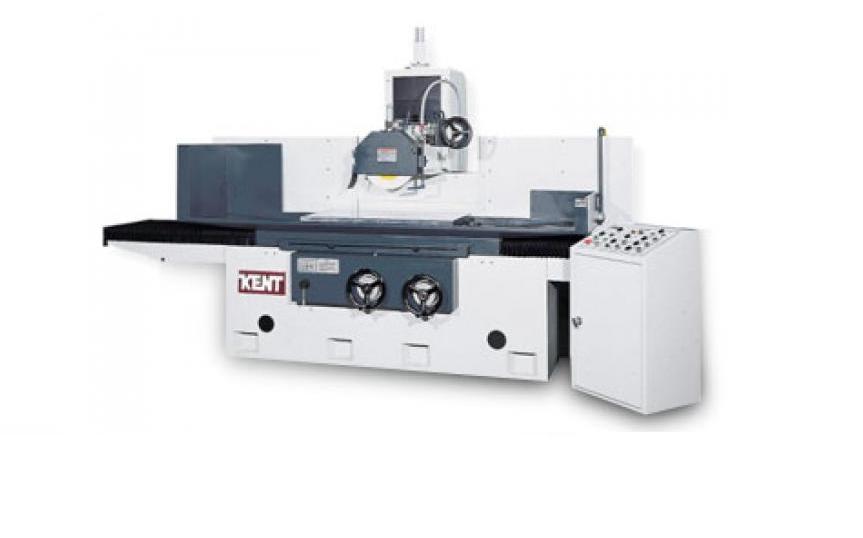

Высокоточный современный прецизионный плоскошлифовальный центр интеллектуальной серии с программируемой вертикальной подачей. Это новая серия центров для экономичного и эффективного шлифования.
Технические характеристики
| 616s | 250 | 450 | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 1610*1120 | 1800*1400x2700 | 1800*1400 | |||||||||||||||||||||
| Высота (мм) | 1645 | 1775 | 1775 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 200 | 260 | 260 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 440 | 475 | 475 | |||||||||||||||||||||
| по оси X (мм) | 430 | 540 | 540 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 5-25 | 5-25 | 5-25 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 14*1 | 14*1 | 14*1 | |||||||||||||||||||||
| Рабочая поверхность (мм) | 410*160 | 460*200 | 460*200 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 1.5*2 | 1.5*2 | 1.5*2 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 2850/3480 | 2850/3480 | 2850/3480 | |||||||||||||||||||||
| 250AH/AHD | 1020AH/AHD | 63AH/AHD | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 1800*1400 | 2100*1800 | 2600*2500 | |||||||||||||||||||||
| Высота (мм) | 1775 | 1775 | 1830 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 260 | 275 | 340 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 475 | 490 | 600 | |||||||||||||||||||||
| по оси X (мм) | 540 | 560 | 710 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 5-25 | 5-25 | 5-25 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 14*1 | 14*1 | 14*1 | |||||||||||||||||||||
| Рабочая поверхность (мм) | 460*200 | 500*250 | 600*300 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 1.5*2 | 2.2*2 | 37.4*4 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 2850/3480 | 2850/3480 | 1450/1740 | |||||||||||||||||||||
| 84AHD | 510AH/AHD | 615AHD | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 3600*2600 | 4445*2100 | 5810*2645 | |||||||||||||||||||||
| Высота (мм) | 1875 | 2400 | 2445 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 450 | 540 | 660 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 600 | 575 | 600 | |||||||||||||||||||||
| по оси X (мм) | 910 | 1140 | 1600 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 5-25 | 7-25 | 7-25 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 14*3 | 16*3 | 16*3 | |||||||||||||||||||||
| Рабочая поверхность (мм) | 800*400 | 1000*500 | 1500*600 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 5.6*4 | 5.6*4 | 7.5*4 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1450/1740 | 1740 | 1740 | |||||||||||||||||||||
| 620AHD | 715AHD | 820/825/830AHD | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 6200*2700 | 5810*2800 | 6000*3360/7300*3360/8700*3360 | |||||||||||||||||||||
| Высота (мм) | 2470 | 2470 | 2850 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 660 | 760 | 885 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 600 | 600 | 880 | |||||||||||||||||||||
| по оси X (мм) | 2230 | 1600 | 2250/2750/3250 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 7-25 | 7-25 | 10-28 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 16*3 | 16*3 | 18*3 | |||||||||||||||||||||
| Рабочая поверхность (мм) | 2000*600 | 1500*700 | 2000*800/2500*800/3000*800 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 7.5*4 | 7.5*4 | 11.2*6 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1740 | 1740 | 1150 | |||||||||||||||||||||
| 920/930AHD | 250WM1/WM2 | 1020WM1/WM2 | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 6000*3400/8700*3400 | 1800*1400 | 2100*1800 | |||||||||||||||||||||
| Высота (мм) | 2850 | 1775 | 1775 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 960 | 260 | 275 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 880 | 475 | 490 | |||||||||||||||||||||
| по оси X (мм) | 2250/3250 | 540 | 590 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 10-28 | 0,1-28 | 0,1-28 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 18*3 | - | - | |||||||||||||||||||||
| Рабочая поверхность (мм) | 2000*900/3000*900 | 460*200 | 500*250 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 11.2*6 | 1.5*2 | 2.2*2 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1150 | 2850/3480 | 2850/3480 | |||||||||||||||||||||
| 63WM1/WM2 | 84WM1/WM2 | 510WM1/WM2 | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 2600*2500 | 3600*2600 | 4445*2100 | |||||||||||||||||||||
| Высота (мм) | 1830 | 1875 | 2400 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 340 | 450 | 540 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 600 | 600 | 550 | |||||||||||||||||||||
| по оси X (мм) | 710 | 920 | 1140 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 0,1-28 | 0,1-28 | 7-28 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | - | - | - | |||||||||||||||||||||
| Рабочая поверхность (мм) | 600*300 | 800*400 | 1000*500 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 37.4*4 | 37.4*4 | 5.6*4 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1450/1740 | 1450/1740 | 1450/1740 | |||||||||||||||||||||
| 515WM1/WM2 | 615WM1/WM2 | 620WM2/WM2 | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 5810*2445 | 5810*2445 | 6200*2700 | |||||||||||||||||||||
| Высота (мм) | 2445 | 2445 | 2470 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 570 | 660 | 660 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 600 | 600 | 600 | |||||||||||||||||||||
| по оси X (мм) | 1600 | 1600 | 2230 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 7-28 | 7-28 | 7-28 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | - | - | - | |||||||||||||||||||||
| Рабочая поверхность (мм) | 1500*500 | 1500*600 | 2000*600 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 7.5*4 | 7.5*4 | 7.5*4 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1450/1740 | 1450/1740 | 1450/1740 | |||||||||||||||||||||
| 715WM1/WM2 | 820-825-830WM1/WM2 | 920-930WM1/WM2 | ||||||||||||||||||||||
| Габариты и вес | ||||||||||||||||||||||||
| Занимаемая площадь (ДхШ) (мм) | 5810*2800 | 6000*3360/7500*3360/8700*3360 | 6000*3700/8700*3700 | |||||||||||||||||||||
| Высота (мм) | 2470 | 2850 | 2850 | |||||||||||||||||||||
| Перемещение по осям | ||||||||||||||||||||||||
| по оси Y (мм) | 760 | 885 | 960 | |||||||||||||||||||||
| Расстояние от торца шпинделя до поверхности стола (мм) | 600 | 880 | 880 | |||||||||||||||||||||
| по оси X (мм) | 1600 | 2250/2750/3250 | 2250/3250 | |||||||||||||||||||||
| Рабочий стол | ||||||||||||||||||||||||
| Продольная скорость стола () | 7-28 | 7-28 | 7-28 | |||||||||||||||||||||
| T-образные пазы стола (размер х n х шаг) (мм) | - | - | - | |||||||||||||||||||||
| Рабочая поверхность (мм) | 1500*700 | 2000*800/2500*800/3000*800 | 2000*900/3000*900 | |||||||||||||||||||||
| Шпиндель | ||||||||||||||||||||||||
| Мотор шпинделя - выходная мощность (кВт) | 7.5*4 | 7.5*4 | 7.5*4 | |||||||||||||||||||||
| Скорость шпинделя (об/мин) | 1450/1740 | 950/1150 | 950/1150 | |||||||||||||||||||||
Комплектация
Шлифовальный станок с цифровым управлением обеспечивает:
- Автоматический цикл шлифования включающий: - черновую шлифовку, чистовую шлифовку, выхаживание и быстрый отвод шлифовального круга в конце цикла.
- Различные способы шлифования, включая: - пошаговое постепенное шлифование, - «маятниковое» шлифование, - врезное шлифование.
- Линейный датчик перемещений показывает реальное положение шлифкруга по вертикальной координате и обеспечивает жесткую обратную связь для достижения повышенной точности шлифовки.
Комплектация станка:
- Шлифовальный круг RA46K 355 x 38 x 127 1 шт
- Стенд («ножи») для статической балансировки шлифкругов 1 шт.
- Оправка для балансировки шлиф. круга 1 шт.
- Планшайба для шлиф. круга и съёмник 1 к-т.
- Установочные подкладки и болты 1 к-т.
- Комплект инструмента (ключи и т.п.) 1 к-т.
- Правящий алмаз и державка алмаза 1 к-т.
Дополнительно:
- Электромагнитная плита с малым шагом полюсов
- Узел подачи СОЖ с магнитным сепаратором 1 шт.
- Дополнительное освещение рабочей зоны
- Шлифовальные круги
- Устройства для правки шлифовального круга
