Описание

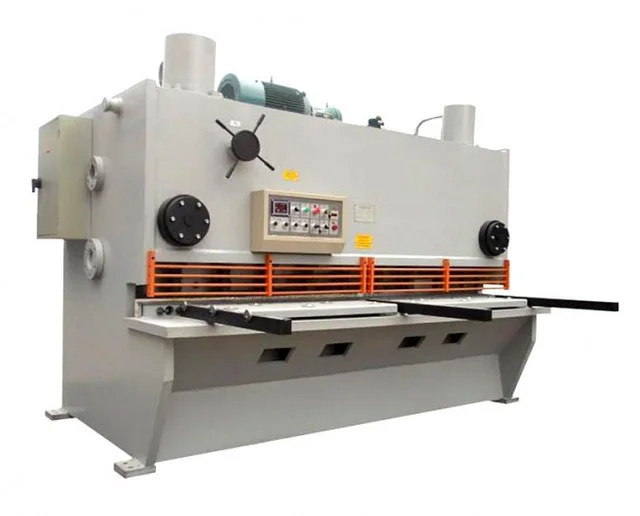

Ножницы гильотинные гидравлические с наклонным ножом предназначены для прямой продольной и поперечной резки листового материала с σвр ≤ 45 кгс/мм2 . Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 0С (с опцией подогрева) до +400С. Удобство в работе, пониженная шумность, высокое качество реза и надежность позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования. Настройка работы ножниц осуществляется с пульта (контроллера), установленного на станине (базовое исполнение) или поворотной стойке (с ЧПУ), рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах.
| Параметр | Значение |
|---|---|
|
Толщина листа при σвр ≤ 50 кгс/мм min max |
1 16 |
|
Ширина листа, мм |
2500 |
|
Угол наклона подвижного ножа |
0,5°-2°45’ |
|
Производительность насоса, л/мин |
63 |
|
Эл. двигатель главного привода кВт об/мин |
18,5 960 |
|
Количество резов в минуту |
10-12 |
|
Масса, кг |
8400 |
|
Управление рабочим ходом |
ножная педаль |
|
Габариты, мм |
3100х1720х2420 |
Комплектация
- Пульт на станине, ножная педаль;
- рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла;
- освещение рабочей зоны с лазерным указателем линии реза - для более точного реза металла;
- фронтальные удлинители рабочего стола с боковой линейкой 1000 мм;
- передний боковой упор, при необходимости легко убирается;
- стандартный задний моторизированный упор - управление на пульте, информация о положении так же выводится на пульт;
- решетчатое ограждение зоны реза металла;
- электронный счетчик ходов, показания на экране пульта управления;
- кнопочное управление продольным наклоном ножей для более удобного реза металла разной толщины находится на пульте;
- кнопочное управление зазором между ножами с пульта.
Дополнительное оборудование НГ16Г.01:
- установка числового программного управления - ЧПУ;
- установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха;
- моторизированный задний упор с увеличенным ходом - управление на пульте, информация о положении так же выводится на пульт;
- моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление на пульте, информация о положении так же выводится на пульт;
- в зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.);
- два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза (приводной и не приводной);
- два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная);
- пневматическая поддержка тонкого листа.
