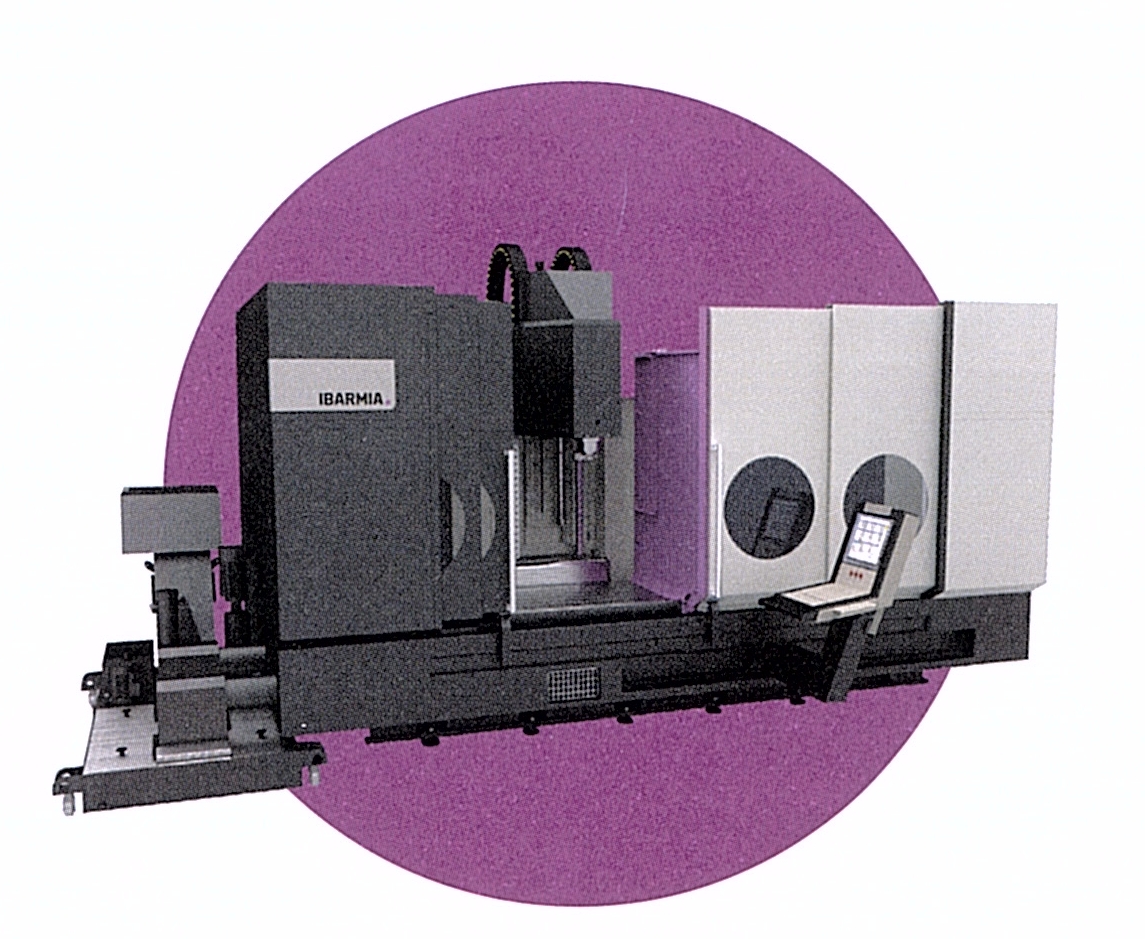

ПродукцияМеталлообрабатывающее оборудованиеВертикальные обрабатывающие центрыСерия ZV Classic Серия ZV Classic
Описание
Высокоскоростные вертикальные центры с фиксированным столом и подвижной колонной.
Технические характеристики
| ZV 40 | ZV 45 | ZV 48 | ||||
| Габариты и вес | ||||||
| Вес (кг) | 9500-19500 | 13000-23500 | 14000-29800 | |||
| Перемещение по осям | ||||||
| Z-ось (вертикальное перемещение шпиндельной головки) (мм) | 600 | 800 | 800 | |||
| Y-ось (поперечное перемещение салазок) (мм) | 600 | 800 | 1000 | |||
| X-ось (продольное перемещение стола) (мм) | 1600-6000 | 1600-6000 | 1600-6000 | |||
| Рабочий стол | ||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 18 H7 | 18 H7 | 18 H7 | |||
| Максимальная нагрузка (кг) | 1500 | 1500 | 1500 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Время смены инструмента (стружка-стружка) (с) | 6 | 6 | 6 | |||
| Число инструментов (шт) | 24 | 24 | 24 | |||
| Шпиндель | ||||||
| Скорость мотора (об/мин) | 8000 | 8000 | 8000 | |||
| Мотор шпинделя - выходная мощность (кВт) | Standard 22 KW (33 KW) | Standard 22 KW (33 KW) | Standard 22 KW (33 KW) | |||
| Параметры заготовки | ||||||
| Ширина заготовки (мм) | 720 | 990 | 1190 | |||
| ZV 50 | ZV 55 | ZV 58 | ||||
| Габариты и вес | ||||||
| Вес (кг) | 12300 - 21000 | 14500 - 25000 | 15500 - 32000 | |||
| Перемещение по осям | ||||||
| Z-ось (вертикальное перемещение шпиндельной головки) (мм) | 800 | 800 | 800 | |||
| Y-ось (поперечное перемещение салазок) (мм) | 600 | 800 | 1000 | |||
| X-ось (продольное перемещение стола) (мм) | 1600-6000 | 1600-6000 | 1600-6000 | |||
| Рабочий стол | ||||||
| T-образные пазы стола (размер х n х шаг) (мм) | 18 H7 | 18 H7 | 18 H7 | |||
| Максимальная нагрузка (кг) | 2000 | 2000 | 2000 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Время смены инструмента (стружка-стружка) (с) | 12 | 12 | 12 | |||
| Число инструментов (шт) | 30 | 30 | 30 | |||
| Шпиндель | ||||||
| Скорость мотора (об/мин) | 5000 | 5000 | 5000 | |||
| Мотор шпинделя - выходная мощность (кВт) | 21,5 KW (30,5 KW) | 21,5 KW (30,5 KW) | 21,5 KW (30,5 KW) | |||
| Параметры заготовки | ||||||
| Ширина заготовки (мм) | 760 | 990 | 1160 | |||
Комплектация
Стандарт:
- Оптические линейки X/Y/Z
- Конвейер стружки с баком для СОЖ
- Полностью закрытое ограждение
- Контрольная панель с удобным перемещением
- Централизованная система смазки
- Освещение рабочей зоны
- Вентилируемый электро-шкаф
- Обдув шпинделя сжатым воздухом
- Гидравлический стабилизатор шпиндельной бабки
- Вертикальная защита направляющих оси Х
Опции:
- Подача СОЖ через шпиндель
- Разделительно ограждение и разделение на несколько рабочих зон
- Перемещение по оси Х до 12000 мм
- Программные опции
