Серия Robodrill
Описание

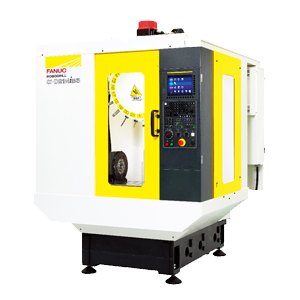

Скоростной вертикальный обрабатывающий центр для операций сверления, фрезерования и расточки с конусом шпинделя BT 30. Скорость вращения шпинделя 10 000 об/мин (опция до 24 000 об/мин). Станок имеет функцию компенсации температурных расширений по осям X-Y-Z, точность позиционирования +/- 0,002 мм. В стандартной комплектации станок оснащен системой ЧПУ Fanuc 31i и сервоприводами нанометрового уровня точности, что обеспечивает прецизионную обработку изделий, как из легких, так и труднообрабатываемых материалов.
Технические характеристики
| Robodrill α-Т14iFSb | Robodrill α-Т21iFSb | Robodrill α-Т14iFb | ||||
| Габариты и вес | ||||||
| Вес (кг) | 1950 | 1950 | 2000 | |||
| ВхШхД (мм) | 2236 x 2210 x 995 | 2236 x 2210 x 995 | 2236 x 2040 x 1565 | |||
| Перемещение по осям | ||||||
| Z-ось (вертикальное перемещение шпиндельной головки) (мм) | 330 | 330 | 330 | |||
| X-ось (продольное перемещение стола) (мм) | 300 | 300 | 500 | |||
| Y-ось (поперечное перемещение салазок) (мм) | 300 + 100 | 300 + 100 | 400 | |||
| Рабочий стол | ||||||
| Рабочая поверхность (мм) | 630 x 330 | 630 x 330 | 650 х 400 | |||
| Максимальная нагрузка (кг) | 200 | 200 | 300 | |||
| T-образные пазы стола (размер х n х шаг) (мм) | 3 х 14 х 125 | 3 х 14 х 125 | 3 х 14 х 125 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Максимальная длина инструмента (мм) | 200 | 190 | 250 | |||
| Максимальный диаметр инструмента (мм) | 80 | 80 | 80 | |||
| Ёмкость инструментального магазина - опция (цепной тип магазина) (шт) | 14 | 21 | 14 | |||
| Время смены инструмента (стружка-стружка) (с) | 1,4 | 1,6 | 1,4 | |||
| Двигатели | ||||||
| Двигатель привода шпинделя (пост/30 мин) (кВт ) | 11 (10 мин) 5,5 кВт (постоянно) | 11 (10 мин) 5,5 кВт (постоянно) | 11 (10 мин) 5,5 кВт (постоянно) | |||
| Robodrill α-Т21iFb | Robodrill α-Т14iFLb | Robodrill α-Т21iFLb | ||||
| Габариты и вес | ||||||
| Вес (кг) | 2000 | 2100 | 2100 | |||
| ВхШхД (мм) | 2040 x 1565 | 2236 x 2040 x 2115 | 2236 x 2040 x 2115 | |||
| Перемещение по осям | ||||||
| Z-ось (вертикальное перемещение шпиндельной головки) (мм) | 330 | 330 | 330 | |||
| X-ось (продольное перемещение стола) (мм) | 500 | 700 | 700 | |||
| Y-ось (поперечное перемещение салазок) (мм) | 400 | 400 | 400 | |||
| Рабочий стол | ||||||
| Рабочая поверхность (мм) | 650 х 400 | 850 x 410 | 850 x 410 | |||
| Максимальная нагрузка (кг) | 300 | 300 | 300 | |||
| T-образные пазы стола (размер х n х шаг) (мм) | 3 х 14 х 125 | 3 х 14 х 125 | 3 х 14 х 125 | |||
| Автомат смены инструмента (АСИ) | ||||||
| Максимальная длина инструмента (мм) | 250 | 250 | 250 | |||
| Максимальный диаметр инструмента (мм) | 80 | 80 | 80 | |||
| Ёмкость инструментального магазина - опция (цепной тип магазина) (шт) | 21 | 14 | 21 | |||
| Время смены инструмента (стружка-стружка) (с) | 1,6 | 1,4 | 1,6 | |||
| Двигатели | ||||||
| Двигатель привода шпинделя (пост/30 мин) (кВт ) | 11 (10 мин) 5,5 кВт (постоянно) | 11 (10 мин) 5,5 кВт (постоянно) | 11 (10 мин) 5,5 кВт (постоянно) | |||
Комплектация
Стандарт:
- Система управления FANUC 31i-A
- 3 базовые управляемые оси
- Управление HRV
- Ускорение / замедление при ускоренном ходе
- Жесткое резьбонарезание
- Маховик ручной подачи
- Память программ обработки
- Число регистрируемых программ - 400
- Оптимизация момента при ускорении\замедлении
- Фоновое редактирование
- Блок управления встроенный в дисплейный узел с цветным жк монитором
- Сеть Ethernet
- Система координат заготовки
- Дополнительная система координат заготовки 48 пар
- Спиральная интерполяция
- Технологическая макропрограмма пользователя
- Циклы сверления
- Функция пропуска кадров
