Описание
Двухшпиндельный токарный центр с ЧПУ. Центры данной серии позволяют выполнять патронную и прутковую обработку передней и задней сторон детали.
|
|

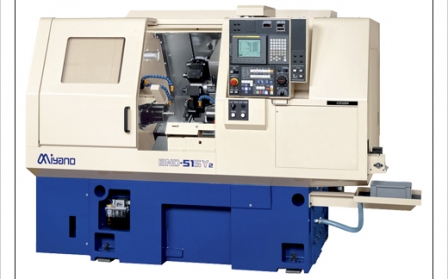

BND – 51SY2 |
|
Габариты и вес |
|
|
ВхШхД (мм) |
1740 x 1550 x 2550 |
|
Вес (кг) |
4500 |
|
Общие параметры |
|
|
Точность позиционирования (мм) |
+/- 0,002 |
|
Точность по оси С (°) |
0,001 |
|
Перемещение по осям |
|
|
Z-ось (вертикальное перемещение шпиндельной головки) (мм) |
435 |
|
Y-ось (поперечное перемещение салазок) (мм) |
+/- 40 |
|
X-ось (продольное перемещение стола) (мм) |
175 |
|
Шпиндель |
|
|
Мотор шпинделя - выходная мощность (кВт) |
7,5 (постоянно) / 11 (30 мин) |
|
Максимальная скорость шпинделя (об/мин) |
50~5000 |
|
Параметры заготовки |
|
|
Наибольший диаметр прутка (мм) |
51 |
|
Возможности обработки |
|
|
Повторяемость (мм) |
+/- 0,001 |
|
Наибольшая длина точения (мм) |
320 |
|
Револьверная головка |
|
|
Скорость вращения приводного инструмента (об/мин) |
65-4000 |
|
Число инструментальных позиций (шт) |
12 |
|
Число приводных позиций () |
12 |
|
Мощность привода (кВт) |
2,5 |
|
Время смены инструментальной позиции (1 позиция) (с) |
0,2 |
|
Размер под крепление резца (мм) |
20 x 20 |
|
Размер под борштангу (max) (мм) |
Ф25 |
|
Контр-шпиндель |
|
|
Мощность контршпинделя (кВт) |
3,7 (постоянно) / 5,5 (30 мин) |
|
Скорость контршпинделя (об/мин) |
50-5000 |
|
Максимальный диаметр зажима в цанге (мм) |
51 |
Комплектация
Стандартная комплектация:
- Блокировка передней двери защитного ограждения
- Система подачи СОЖ с поддоном для стружки
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
- Стандартный комплект держателей инструмента
Дополнительные принадлежности и опции:
- Цанги для шпинделя, специальные патроны
- Дополнительно держатели инструментов и приводные блоки
- Системы автоматической выгрузки / загрузки деталей
- Системы подачи СОЖ под высоким давлением
- Оптические линейки
- Системы активного контроля и размерной привязки инструмента
- Системы сдува / смыва / удаления / транспортировки стружки
- Встроенный графический редактор
- Мониторинг нагрузки на инструмент
- Опции системы ЧПУ
- Программные опции
