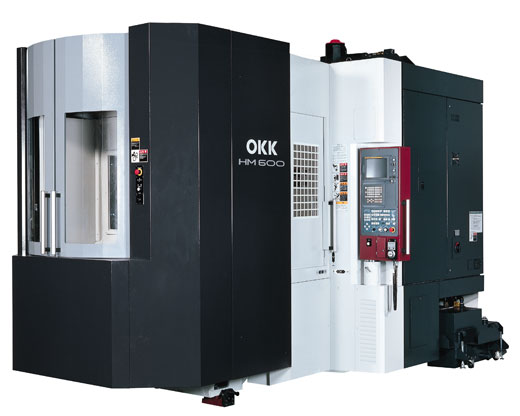

Серия HM
Описание
Центры данной серии имеют компактные габариты, что позволяет сократить занимаемую площадь более чем на 30% по сравнению с остальными моделями. Помимо всего прочего, центры серии HM обладают высокой производительностью.
Технические характеристики
| HM500S/40 | HM400/40 | HM500S/50 | |||||||
| Перемещение по осям | |||||||||
| по оси X (мм) | 630 | 630 | 630 | ||||||
| по оси Y (мм) | 620 | 620 | 620 | ||||||
| по оси Z (мм) | 710 | 710 | 710 | ||||||
| Рабочий стол | |||||||||
| Размеры стола (мм) | 500 | 400 | 500 | ||||||
| Автомат смены инструмента (АСИ) | |||||||||
| Ёмкость инструментального магазина (шт) | 60 | 40 | 40 | ||||||
| Шпиндель | |||||||||
| Конус шпинделя () | 40 | 40 | 50 | ||||||
| Скорость шпинделя (об/мин) | 10000 | 10000 | 12,000 | ||||||
| Мотор шпинделя - выходная мощность (кВт) | 30/25 | 22/18.5 | 30/25 | ||||||
| Ускоренные перемещения | |||||||||
| Диапазон подач () | 54 | 54 | 54 | ||||||
| HM600 | HM630 | HM800S | |||||||
| Перемещение по осям | |||||||||
| по оси X (мм) | 780 | 1050 | 1050 | ||||||
| по оси Y (мм) | 750 | 900 | 900 | ||||||
| по оси Z (мм) | 800 | 900 | 880 | ||||||
| Рабочий стол | |||||||||
| Размеры стола (мм) | 630 | 630 | 800 | ||||||
| Автомат смены инструмента (АСИ) | |||||||||
| Ёмкость инструментального магазина (шт) | 60 | 40 | 60 | ||||||
| Шпиндель | |||||||||
| Конус шпинделя () | 50 | 50 | 50 | ||||||
| Скорость шпинделя (об/мин) | 12,000 | 12000 | 12,000 | ||||||
| Мотор шпинделя - выходная мощность (кВт) | 40/33 | 30/25 | 40/33 | ||||||
| Ускоренные перемещения | |||||||||
| Диапазон подач () | 75 | 54 | 75 | ||||||
| HM1000S | HM1250S | HM1600 | |||||||
| Перемещение по осям | |||||||||
| по оси X (мм) | 1400 | 1700 | 2400 | ||||||
| по оси Y (мм) | 1100 | 1400 | 1650 | ||||||
| по оси Z (мм) | 1000 | 1240 | 1750 | ||||||
| Рабочий стол | |||||||||
| Размеры стола (мм) | 1000 | 1250 | 1600х1250 | ||||||
| Автомат смены инструмента (АСИ) | |||||||||
| Ёмкость инструментального магазина (шт) | 60 | 60 | 60 | ||||||
| Шпиндель | |||||||||
| Конус шпинделя () | 50 | 50 | 50 | ||||||
| Скорость шпинделя (об/мин) | 12,000 | 8,000 | 4000/8000/12000 | ||||||
| Мотор шпинделя - выходная мощность (кВт) | 40/33 | 50/40 | 40/34 | ||||||
| Ускоренные перемещения | |||||||||
| Диапазон подач () | 48 | 48 | 42 | ||||||
Комплектация
Стандартная комплектация:
- Конус шпинделя BT-50
- Тяговый болт OKK 90
- Встроенная ось вращения палеты
- Независимая работа с магазином инструментов
- Устройство смены палет (2 шт.)
- Поверхность палеты с резьбовыми отверстиями
- Смыв стружки из зоны обработки
- Подача СОЖ вокруг шпинделя
- Преднатянутые ШВП
- Устройство интенсивного охлаждения масла
- Сигнальная лампа
- Освещение рабочей зоны
- Устройство автоматической смазки
- Силовой согласующий трансформатор
- Комплект документации
Дополнительные опции:
- Система ЧПУ F31i-A5
- Двухконтактная система инструментальной оснастки
- Тяговый болт любого стандарта
- Подготовка для работы станка с дополнительными осями
- Панель управления магазином для смены инструмента
- Педаль для управления зажимом / разжимом инструмента
- Устройство автоматической смены палет на 8 позиций
- Поверхность палеты с Т-образными пазами
- Дополнительные палеты
- Интенсивный обмыв СОЖ зоны обработки (душ)
- Пистолет для смыва стружки
- Система удаления масляного тумана
- Подача СОЖ через шпиндель
- Подача воздуха через шпиндель
- Маслоотделитель из СОЖ
- Система минимальной смазки масляным туманом
- Оптические линейки
- Система охлаждения СОЖ
- Светодиодное освещение рабочей зоны
- Система ручного измерения детали
- Система автоматического измерения детали
- Определение поломки инструмента
- Система автоматической привязки инструмента контактного или лазерного типа
- Система автоматической смазки УСИ / УПС
- Комплект клеющихся анкеров
- Смотровое окно центробежного смыва
- Программные опции
- Опции по запросу
