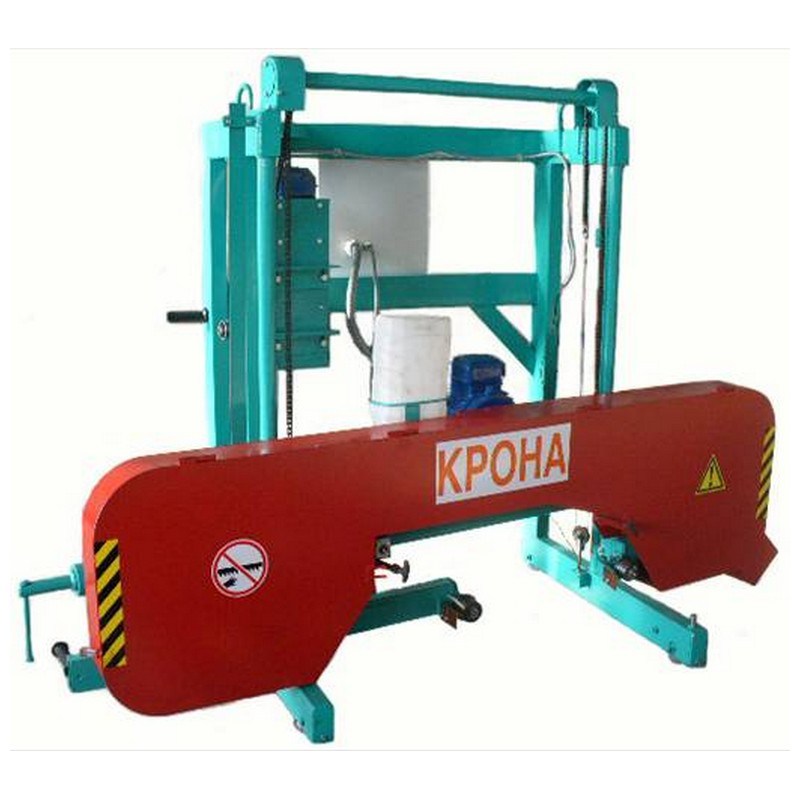

Крона ПТ-03УБ
Описание
Ленточная пилорама ПТ-03УБ "КРОНА" сконструирована для продольного пиления древесины на брус, доску, шпон. Производительность данной бензиновой пилорамы зависит от твёрдости брёвен и лежит в пределах 4-8 метров3 за одну рабочую смену. Область применения пилорамы: деревообрабатывающие предприятия, производство стройматериалов, ремонтно-строительные организации, фермерское хозяйство.
Конструкционные элементы пилорамы:
- двухсекционный рельсовый путь;
- основание в сборе с пильной кареткой, оснащенной ручным приводом механизма подъема-опускания;
- бензиновый двигатель привода пилы;
- гидронатяжитель с манометром для создания и визуального контроля номинального усилия натяжения пилы.
Пилорама оснащена пильной кареткой смещенной на угол относительно продольной оси заготовки, что обеспечивает плавность входа, увеличивает срок службы ленточных пил.
Технические характеристики
| Наименование параметров | Ед. изм. | ПТ-03УБ (13л.с.) | ПТ-03УБ (20л.с.) |
|---|---|---|---|
| Привод пильной ленты: | марка | Карбюраторный | |
| 4-хтактный | |||
| 1 цилиндр | 2 цилиндра | ||
| Двигатель: | HONDA GX 390 | ||
| - мощность | кВт | 9,6 | |
| - число оборотов | об/мин | 3600 | |
| Бензин | - | А-95 | |
| Емкость бака | л | 6,5 | 5 |
| Расход топлива | г/л.с.ч | 230 | |
| Подъем/опускание каретки: | вручную | ||
| Диаметр пильных шкивов | мм | 500 | |
| Наибольшая ширина пропила (диаметр бревна) | до 500 | до 770 | |
| Угол поворота пильной каретки | градус | 8 | |
| Вылет пилы (расстояние от полотна пилы до горизонтальной базы основания): | |||
| - наибольший | мм | 750 | |
| - наименьший | 25 | ||
| Длина бревна: | |||
| - наибольшая | мм | 6500 | |
| - наименьшая | 1000 | ||
| Режущий инструмент (полотно ленты): | |||
| - длина | мм | 4334...4400 | |
| - ширина | 32 | ||
| - толщина | 0,9...1,1 | ||
| Габаритные размеры: | |||
| - длина | мм | 8000 | |
| - ширина | 2200 | ||
| - высота | 1900 | ||
| Масса (с направляющей дорогой) | кг | 1000 | |
